Les ancrages qu'on rencontre ou qu'on pose sous terre, du spit planté à la main à la broche collée, en passant par les ancrages qu'on retire après usage. Ce tableau compare le matériel ; où et comment le poser, et comment juger un ancrage déjà en place, c'est dans amarrages. Les fiches détaillées : vis et chevilles, plaquettes.

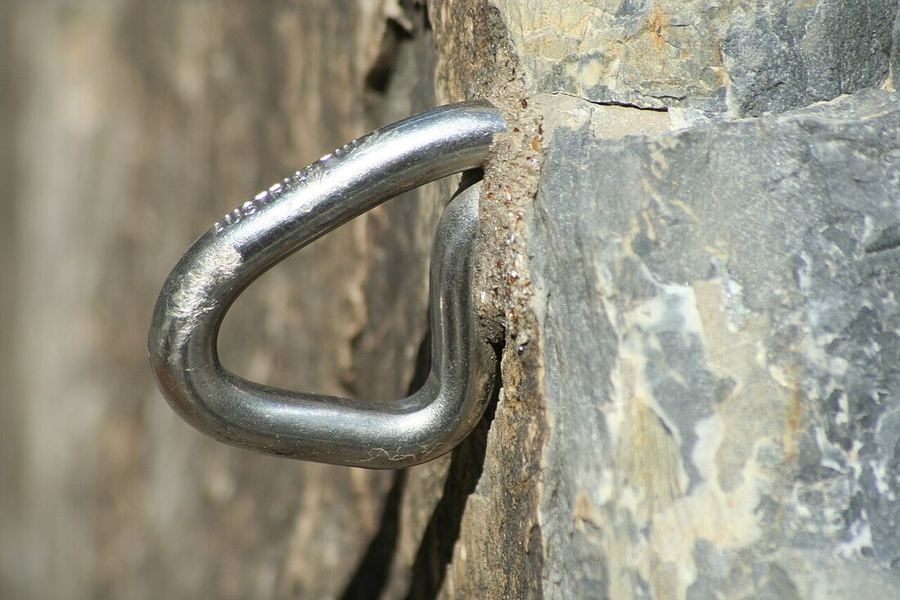

Broche inox en forme de goutte sortant d'un calcaire gris ; au bord du trou, un bourrelet de résine brunâtre
Broche inox scellée dans un calcaire, résine visible au bord du trou Daniel AT (Wikipédia en allemand) / Wikimedia Commons · CC-BY-SA-3.0 · source

Dimensions et pose

« non trouvé » = pas trouvé dans les sources consultées.

Ancrage Diamètre, perçage Filetage / fixation Matière Outils Permanent ou provisoire
Spit (cheville autoforeuse) cheville Ø 12 mm [1], de 31 mm de long [2] (NEW TAP : Ø 12 x 31 [3]) ; trou foré par la cheville intérieur M8, vis de 8 mm [1] acier (NEW TAP : cémenté et galvanisé) [3] tamponnoir, marteau ; au perforateur, finir au tamponnoir [1] reste en place, plaquette démontée
Cheville inox à percer (Raumer RAINOX) Ø 12 x 31 ; trou de 12 mm sur 30 mm [4] intérieur M8 [4] inox 316L [4] perforateur ou tamponnoir à foret ; percuteur art. 131 [4] reste en place
Goujon M8 (Raumer HANG FIX) M8 x 60 (simple expansion) ou M8 x 78 (double expansion) [5] [6] écrou M8 qui serre la plaquette inox 316L perforateur, clé à resserrer ; « ne peut [...] être considéré comme un ancrage permanent » [2]
Goujon 10 / 12 mm (Petzl COEUR BOLT STAINLESS) perçage 10 ou 12 mm ; goujon de 70 ou 85 mm [7] écrou, plaquette COEUR fournie inox 316L perforateur, clé idem
Broche scellée (Petzl COLLINOX ; BAT'INOX) COLLINOX : Ø 10 mm, tige 7 cm, perçage 12 mm [8] ; BAT'INOX : Ø 14 mm, 10 cm [9] œil, pas de plaquette ; permet d'équiper sans connecteur [2] inox 316L [10] perforateur, brosse, soufflette, colle (ampoule ou cartouche) [2] permanent ; ne se charge qu'après séchage [10]
Petzl PULSE 8 mm perçage 8 mm, 5 cm [11] plaquette vrillée alu intégrée, interchangeable inox, alu, polyamide [11] perforateur provisoire, retiré après usage [11]
Petzl COEUR PULSE 12 mm perçage 12 mm, 6,5 cm [12] plaquette COEUR STAINLESS 12 seulement [13] inox, plastique [12] perforateur, foret à quatre taillants conseillé [12] provisoire
Vis Multi-Monti (vis à béton HECO) Ø 7,5 mm, perçage 6 mm sur 5,5 cm (SSF) ou 50 mm (Raumer) [14] [15] la vis taraude la roche ; tête de 13 (SSF) ou de 10 (modèle Raumer actuel) [14] [15] acier galvanisé [15] perforateur, clé [14] se dévisse ; voir la réutilisation ci-dessous

Résistance, durée, prix

Les valeurs des fabricants sont mesurées dans du béton ou une roche donnée : ce sont des ordres de grandeur, pas la résistance du point que vous posez. Petzl rappelle que la résistance d'un ancrage « peut être proche de zéro en cas de mauvaise installation et/ou de mauvais support » [13].

Ancrage Résistance annoncée (fabricant) Mesures EFS 1999 (roche) Corrosion, durée Prix (2026-09-24)
Spit NEW TAP : extraction 31 kN, cisaillement 25 kN [3] ; spit : 18 kN en traction, 16 kN au cisaillement selon l'UBS [16] cisaillement : 716 daN en calcite dure ; arrachement : 2 532 daN en calcaire jurassique dur [2] filetage qui s'use avant la cheville, surtout avec des boues abrasives [2] ; durée de vie « ± 20 ans » selon l'UBS [16] lot de 10 NEW TAP : 55,90 €
RAINOX inox non trouvé chez Raumer — inox 316L lot de 10 : 37,70 €
Goujon M8 inox M8 x 60 : extraction 17 kN, cisaillement 18 kN ; M8 x 78 : 20 / 20 kN [5] [6] goujons non testés ; ancrages à expansion inox (Longlife, Full Time), en calcite ou calcaire durs : 1 582 à 3 126 daN [2] recul progressif sous les ébranlements, écrou à resserrer [2] ; en acier non inox, s'oxydent plus vite [14] lot de 10 M8 x 60 : 28,90 € ; M8 x 78 : 31,50 €
Goujon 10 / 12 mm béton 50 MPa : cisaillement 25 kN ; arrachement 15 kN (Ø 10), 18 kN (Ø 12) [7] — inox 316L, EN 959 [7] COEUR BOLT STAINLESS 10 : 7,60 €
Broche scellée BAT'INOX : anneau 25 kN [9] ; COLLINOX : non indiqué sur la page « la plupart du temps au dessus de 2 000 daN » ; cas le plus défavorable 2 714 daN (cisaillement, anneau vertical) [2] inox ; « a priori, les plus fiables dans le temps » [2] COLLINOX : 14,20 € la broche ; 10 ampoules Mungo MVA 10 x 80 : 33,50 € ; en 1999, 8 à 12 F de colle par broche [2]
PULSE 8 mm béton 25 et 50 MPa : 15 kN cisaillement, 12 kN arrachement ; EN 795 B [11] — « ne rouille plus sous terre » [11] 52,50 €
COEUR PULSE 12 mm 25 kN cisaillement, 20 kN arrachement ; EN 795 B et EN 959 [12] — inox non relevé
Multi-Monti de l'ordre de 1 440 daN au cisaillement et 2 480 daN à l'arrachement, dans un trou neuf, d'après des études italiennes [14] — acier galvanisé environ 1 € en 2011 [14] ; non relevé en 2026

Prix : Croque Montagne, TTC, relevés le 2026-09-24 [17], sauf mention. Les ancrages permanents (broches, goujons) coûtent aussi la plaquette ou la colle, le perforateur et le temps de pose.

Ce qui les distingue

  • Expansion ou scellement. Tout ancrage à expansion contraint la roche dès la pose, et ces contraintes s'ajoutent à celles de l'usage ; un ancrage scellé ne contraint pas la roche tant qu'il n'est pas chargé [2]. D'où la conclusion du cahier EFS : les scellements sont « les seuls efficaces dans les roches médiocres » (calcite, dolomie) [2].
  • Matière. En spéléo, les ancrages laissés en place doivent être en inox : les aciers galvanisés perdent leur traitement de surface par frottement des cordes et des mousquetons boueux [2]. L'UBS admet l'acier galvanisé pour l'équipement fixe, « et beaucoup mieux encore, l'inox » [16].
  • Ancrages à expansion inox « inviolables » (plaquette solidaire) : résistance conforme aux annonces en roche saine, mais un doute subsiste sur leur tenue après de nombreux ébranlements ; le cahier EFS les réserve aux points peu sollicités (départ de main courante, déviation) [2].
  • Le spit reste, pour la commission technique du SSF, « l'ancrage universel » : 50 ans de recul, réutilisable, posable à la main ou au perforateur, connu de tous [14].
  • Provisoire ou laissé en place. PULSE et Multi-Monti se retirent ; goujons et broches restent. Les RTS rappellent qu'un amarrage laissé à demeure est un dispositif dont on ne connaît ni la durabilité ni la résistance, et qu'un seul amarrage n'est jamais irréprochable [18].

Multi-Monti : réutilisable ou pas ?

Les deux sources ne disent pas la même chose :

Source Position
Raumer (revendeur de la vis HECO) vis « durablement ré-utilisable » ; réutilisation recommandée « pas plus de trois fois dans la roche et une seule fois dans le cas de granit » ; usages cités : artif, équipement de puits en première exploration, chantiers temporaires [15]
SSF, commission technique (2011) perte de résistance au revissage dans un trou déjà utilisé, sans valeur publiée : la vis « ne doit servir qu'UNE fois dans un perçage NEUF » ; il faut une plaquette dédiée, incompatible avec les spits ; si l'usage se répand, chaque rééquipement demande un nouveau trou [14]

Comment choisir

  • Équipement « classique » à la main : spits et plaquettes ; c'est le système que décrivent les manuels [1].
  • Rééquipement durable d'une cavité fréquentée : broches inox scellées, dans le cadre d'un projet collectif (CDS, clubs) [2].
  • Point à utiliser tout de suite, en situation acrobatique : ancrages à expansion inox [2].
  • Équipement temporaire qu'on retire (exploration, exercice) : PULSE ; Petzl les a conçus pour un utilisateur en aval de l'ancrage [13].

Entretien et contrôle

  • Petzl signale qu'un ancrage mécanique (goujon, LONGLIFE) peut être corrodé dans ses parties cachées dans le rocher ; en cas de corrosion visible, tester en traction [19].
  • PULSE : vérifier le cône, les plaques de blocage, le piston et son ressort ; en cas de doute sur la pose, test de traction jusqu'à 2 kN (PULSE 8 mm) ou 6 kN (COEUR PULSE) [13].
  • Broches : séance de contrôle un ou deux jours après la pose ; tenter de faire tourner la broche avec le bec du marteau [2].
  • Spits et plaquettes : voir vis et chevilles et plaquettes.

Sources

À faire

  • Numéros de page des tableaux d'essais du cahier EFS n°11 (annexe, lue sur la pagination du PDF) — à vérifier.
  • Résistance annoncée de la RAINOX et de la COLLINOX : non trouvées sur les pages ; lire les fiches techniques.
  • Multi-Monti : trouver les études italiennes citées par le SSF et la fiche HECO (valeurs en roche) ; position EFS actuelle.
  • Prix de la COEUR PULSE et des Multi-Monti en 2026.
  • Mesures récentes (EFS / SSF) sur les spits vieillis et les PULSE sous terre.

Références citées

  1. Manuel technique de l'École française de spéléologie — chapitre Initiateur (mise à jour mai 1996)
  2. Mémento équipement des cavités en ancrages permanents (Les cahiers de l'EFS n°11)
  3. NEW TAP — cheville autoforeuse (Raumer, art. 800)
  4. RAINOX Ø12x31 inox — cheville à expansion (Raumer, art. 130)
  5. HANG FIX inox M8C (M8 x 60) — goujon à simple expansion (Raumer, art. 121)
  6. HANG FIX inox M8L (M8 x 78) — goujon à double expansion (Raumer, art. 122)
  7. COEUR BOLT STAINLESS — goujon inox + plaquette COEUR (page produit, réf. P36BS 10 / 12)
  8. COLLINOX — broche à sceller de 10 mm (page produit, réf. G100AA00)
  9. BAT'INOX — broche à sceller de 14 mm (page produit, réf. G102AA00)
  10. Notice technique COLLINOX (G0003100C, 081221)
  11. PULSE 8 mm — amarrage provisoire pour la spéléologie
  12. COEUR PULSE 12 mm — amarrage amovible (page produit, réf. G037BA00)
  13. Notice technique CŒUR PULSE / PULSE (G0025700C, 091123)
  14. « Multi Monti, spits, goujons » — question et réponse de la commission technique du SSF
  15. MULTI-MONTI Ø7,5x50 galvanisé — vis à béton réutilisable (Raumer, art. 288, fabrication HECO)
  16. Brevet B spéléologie — partie technologie
  17. Croque Montagne — amarrages 8 et 10 mm, tamponnoirs et marteaux (relevé de prix)
  18. Règles techniques et de sécurité — spéléologie (édition 2025)
  19. Vérification des ancrages sur rocher, glace ou mixte (conseil technique)

Mis à jour 2026-09-24 · relu contre les sources 2026-09-24 · materiel/ancrages/spl-ancrages-comparatif.okf.md
