Nœud papillon

Technique Perfectionnement Brouillon — à relire noeudmain-couranteamarrage

Aussi : papillon, alpine butterfly, butterfly knot, nœud de papillon

Boucle en milieu de corde qui travaille dans plusieurs directions ; mains courantes, isoler une portion abîmée, équilibrer deux amarrages éloignés. Serre fort après charge.

Sommaire

Une boucle faite en milieu de corde. En spéléo il sert surtout sur les mains courantes et comme nœud amortisseur [1] ; l'EFS le range parmi les nœuds simples standards, avec le huit, la queue de vache, le cabestan et le chaise [2]. Place parmi les autres nœuds : comparatif.

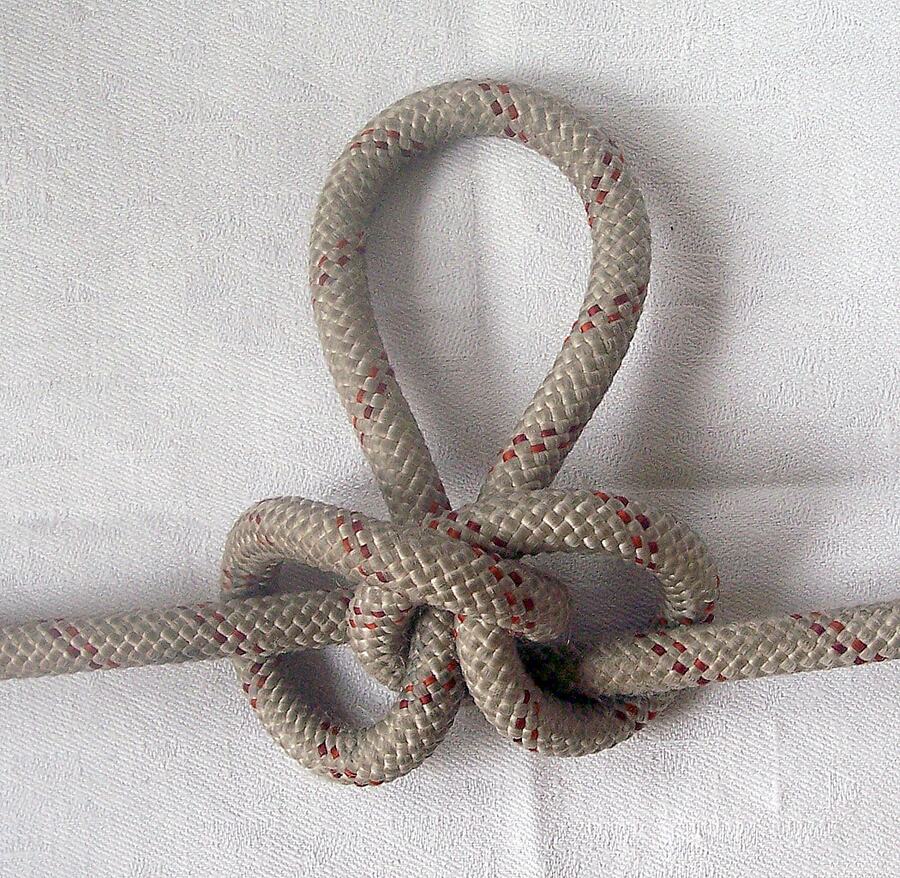

Nœud papillon desserré sur une corde gainée grise : une boucle vers le haut, les deux brins de la corde partent à gauche et à droite
Papillon, lâche pour voir le croisement des brins Mher Hovsepian / Wikimedia Commons · public-domain · source

Usages

  • Main courante : amarrages intermédiaires ; « idéal pour les MC » [1].
  • Nœud amortisseur [1] ; l'UBS juge le « faux papillon » meilleur pour cet usage.
  • Isoler une portion de corde abîmée : Petzl le présente comme « l'un des rares nœuds qui minimisent la perte de résistance de la corde » et l'indique pour cet usage [3].
  • Deux amarrages très écartés : Petzl l'indique aussi pour équilibrer deux ancrages éloignés [3] — alternative aux nœuds en Y.

Réalisation

Une des façons de le faire, à plat (photos Wikimedia Commons) :

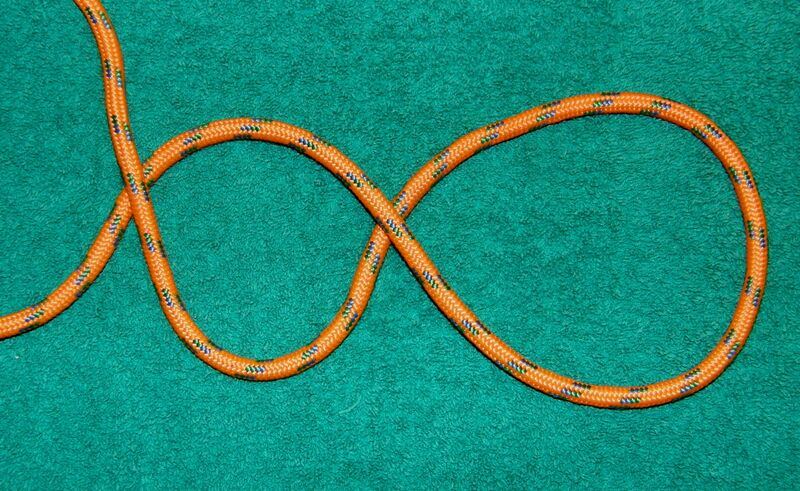

Corde orange posée à plat qui forme deux boucles successives en huit
Papillon, étape 1 : deux tours en forme de huit StromBer / Wikimedia Commons · CC-BY-SA-2.0-DE · source

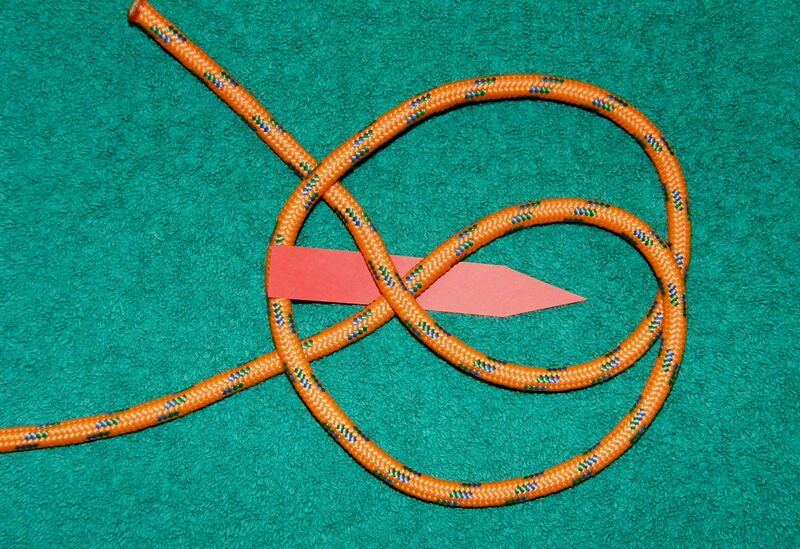

La boucle inférieure est rabattue par-dessus, les deux boucles se superposent ; un repère rouge montre le passage de la ganse
Papillon, étape 2 : la boucle du bas est rabattue sur l'autre StromBer / Wikimedia Commons · CC-BY-SA-2.0-DE · source

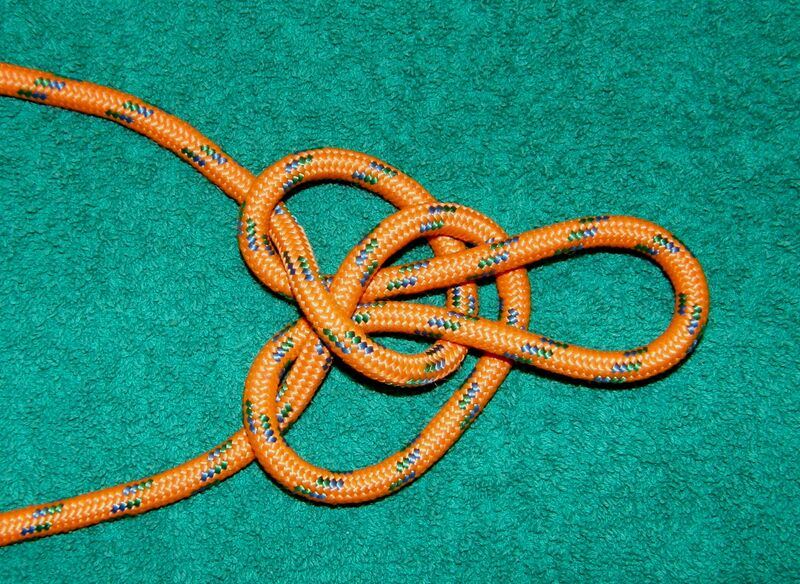

La ganse est passée au centre des deux tours, le nœud prend forme mais n'est pas serré
Papillon, étape 3 : la ganse passe au centre StromBer / Wikimedia Commons · CC-BY-SA-2.0-DE · source

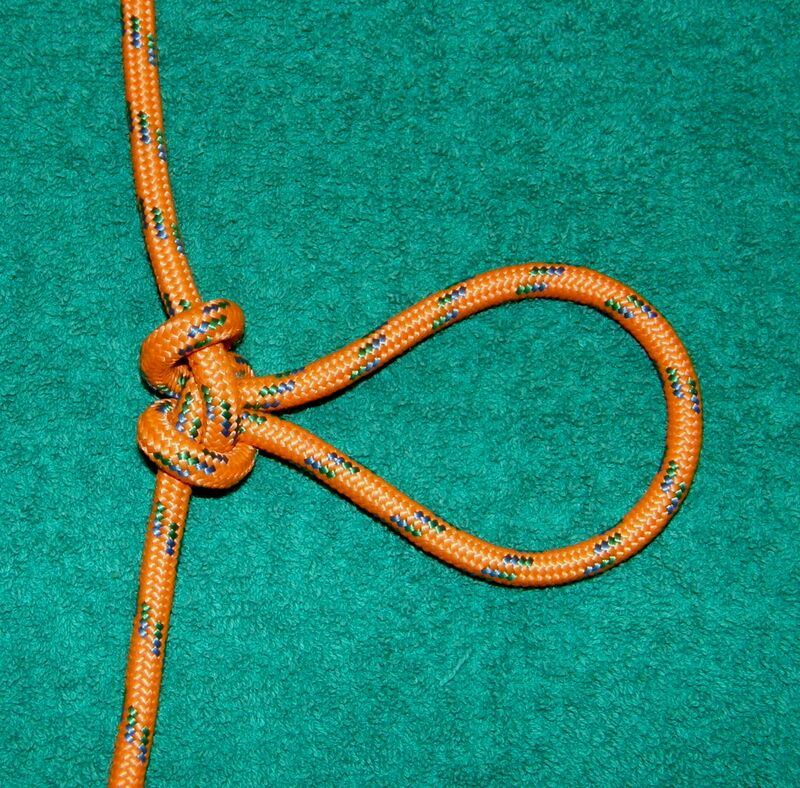

Nœud papillon serré sur une corde orange : une boucle à droite, les deux brins de la corde en haut et en bas
Papillon, étape 4 : serré StromBer / Wikimedia Commons · CC-BY-SA-2.0-DE · source

Contrôler

  • Vrai papillon : les boucles sont imbriquées et le nœud est plus symétrique que le faux papillon [1].
  • Serrer avant de charger : dans l'essai SNAPEC en configuration « longé dans la boucle sur une main courante », le nœud a glissé d'environ 15 cm avant de se bloquer [4].

Résistance mesurée

Configuration Corde Valeur Source
Traction dans la boucle 10,5 mm Petzl Parallel neuve Léger glissement entre 1 300 et 1 400 daN, rupture à 1 530 daN (un essai) [4]
Traction dans la boucle, cas « longé sur main courante » 10,5 mm Béal Contract neuve Glissement de 300 à 1 000 daN (~15 cm), blocage, puis > 2 500 daN (arrêt du test) [4]
Papillon (boucle vers extrémité) 12,5 mm statique 80,6 % (5 essais) [5]
Idem 10,5 mm dynamique 70,8 % [5]
Idem Cordelette 7 mm 72,0 % [5]
Papillon (boucle vers extrémité) Méta-analyse, corde 60,7 à 80,6 % (5 séries) [6]
— — UBS : 70 % (origine non indiquée) [1]

Dans l'étude Richards, le papillon est le plus résistant des nœuds de boucle testés sur la 12,5 mm statique (huit plein poing : 77,5 % ; chaise : 63,3 %) [5]. Aucune mesure en corde de 8–9 mm n'a été trouvée.

Pièges

  • Presque impossible à défaire après une charge d'environ 1 000 lb, comme le huit [5].
  • Glissement dans la boucle : sur la Contract 10,5 mm, il a coulissé sur une quinzaine de centimètres entre 300 et 1 000 daN avant de se bloquer [4]. Sur une main courante, ce mou se retrouve dans la longe.
  • Ne pas confondre papillon et faux papillon : l'UBS les distingue et ne leur donne pas les mêmes usages [1].

Variantes

  • Faux papillon — préféré par l'UBS comme nœud amortisseur [1].
  • Butterfly bend (jonction) : 99,9–105,8 % dans deux séries de la méta-analyse d'Evans [6] — valeurs supérieures à 100 %, rapportées telles quelles par la compilation ; usage en spéléo non documenté.

Sources

  • [3] — Petzl, pages nœuds (activité spéléo).
  • [1] — UBS, Brevet B, 2014.
  • [4] — tests SNAPEC, 2010.
  • [5] — Richards, Nylon Highway 50, 2005.
  • [6] — Evans, méta-analyse, 2016.
  • [2] — Monvoisin et al., Spelunca 152, 2018.

À faire

  • À vérifier : le texte de Richards dit que le papillon dépasse 80 % en 10,5 mm, son tableau donne 70,8 % en 10,5 mm dynamique et 80,6 % en 12,5 mm statique. Retrouver l'original (Nylon Highway 50).
  • Trouver des essais du papillon sur corde spéléo 8–10 mm (EFS, fabricants).
  • Décrire le faux papillon et comment le distinguer du vrai (photos).
  • À vérifier : Wikimedia Commons a une série « YalanciAlpKelebegi » (Cobanyastigi, CC0), « faux papillon alpin » en turc ; vérifier que c'est bien le « faux papillon » de l'UBS avant de l'utiliser ici.
  • Vérifier la version française de la page Petzl (petzl.com/FR/fr/Sport/Noeuds) et citer son libellé exact.

Références citées

  1. Brevet B spéléologie — partie technologie
  2. Les nœuds en Y
  3. Nœuds (conseils techniques, activité spéléologie)
  4. Tests de mise en charge statique de nœuds sur corde et sangles
  5. Knot Break Strength vs Rope Break Strength
  6. A Review of Knot Strength Testing
