Ancrages et plaquettes

Un ancrage est la pièce métallique fixée dans la roche (cheville, goujon, tige de broche, piton, coinceur) ; l'amarrage est ce sur quoi on attache la corde : ancrage + plaquette + connecteur, ou un amarrage naturel [1]. Cette famille décrit le matériel : ce qu'on achète et ce qu'on emporte, ses dimensions, sa résistance annoncée, ce qui est compatible avec quoi. Comment placer un ancrage, le juger en place et doubler les amarrages : voir amarrages et équiper un puits.

Comparer et choisir#

• Comparatif des ancrages — spit, cheville inox, goujons, broches scellées, PULSE, Multi-Monti : dimensions, résistance, durée de vie, prix.
• Vis et chevilles — le spit et sa vis M8, les goujons, la vis à béton ; compatibilités vis ↔ plaquette ↔ cheville.
• Plaquettes — coudée, vrillée, cœur, anneau, clown, AS ; sens de charge, connecteurs, résistance, poids, prix.

La famille#

Ancrages

• Cheville autoforeuse (« spit ») : cheville acier de 12 mm de diamètre extérieur pour vis de 8 mm, qui fore son propre trou au tamponnoir [2]. C'est l'ancrage courant de l'équipement « classique » ; le nom vient du fabricant Spit [1]. Modèle actuel vendu en spéléo : Raumer NEW TAP [3].
• Cheville à percer : même format, en inox, posée dans un trou percé (Raumer RAINOX) [4].

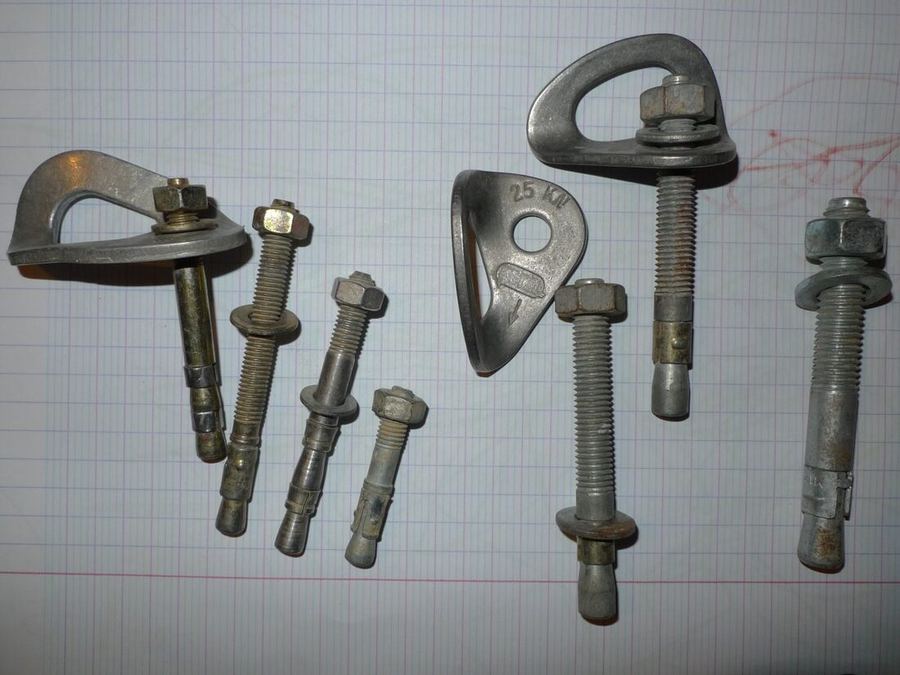

• Goujon (cheville mâle à expansion par vissage d'un écrou) : la plaquette est serrée par l'écrou ; pose rapide, mais resserrage régulier et trou qui s'ovalise [1].
• Broche scellée (inox, collée à la résine) : selon le cahier EFS n°11, seules les broches inox scellées garantissent « les meilleurs seuils de sécurité et une meilleure longévité » pour l'équipement permanent [1].
• Ancrages amovibles : Petzl PULSE 8 mm et COEUR PULSE 12 mm, qui se posent dans un trou percé et se retirent [5] ; vis à béton Multi-Monti, dont l'usage en spéléo est discuté [6]. Voir le comparatif.

Plaquettes et anneaux métalliques : la pièce qui relie l'ancrage au connecteur ou directement à la corde ; voir plaquettes.

Anneaux textiles : sangles, anneaux cousus et cordelette Dyneema sont décrits dans Dyneema et sangles. Le manuel EFS de 1996 y ajoute l'anneau de corde (un bout de corde fermé par un huit tressé) et l'anneau de cordelette (diamètre de 5 mm au moins et de moins de 8 mm, huit tressé), à vérifier après chaque utilisation et à changer à la moindre usure [2].

Connecteurs (mousquetons, maillons rapides) : voir mousquetons et maillons.

Ce que demande la FFS#

Un amarrage métallique pour la spéléologie doit être conforme à EN 959, ou à EN 795, ou avoir une résistance d'au moins 11 kN et une notice qui prévoit l'usage pour des activités apparentées à la spéléologie ; en dessous de 11 kN, usage réservé aux experts [7]. Pour le groupe, les RTS demandent des « amarrages métalliques ou textiles pour la spéléologie et connecteurs en types et nombres adaptés au parcours » [7].

Les plaquettes de spéléo Petzl VRILLEE et COUDEE sont déclarées « destinée[s] à la progression en spéléologie (pas de norme applicable) » [8] : elles relèvent donc de la troisième option des RTS (résistance et notice) — lecture à vérifier.

La trousse à spits#

Ce que les manuels mettent dedans :

• Minimum (EFS) : un tamponnoir pour cheville de 8 mm, un marteau, des chevilles autoforeuses de 8 mm avec leurs cônes, et une pochette pour ranger le tout ; marteau à tête imperdable, avec cordelette de sécurité, « de préférence d'une masse suffisante pour être efficace » [2].
• UBS : une petite sacoche avec marteau, tamponnoir, spits, éventuellement un ou deux pitons, plaquettes et vis ; ranger les spits à part (boîte, chambre à air percée) pour ne pas les perdre ; marteau « pas trop lourd (environ 500 gr) », à dragonne et manche imputrescible ; tamponnoir à dragonne tournante [9]. Un taraud permet de nettoyer un spit encrassé [9].
• Clé : une clé de 10 cm au plus évite de trop serrer [10] ; les vis M8 ont une tête de 13 [9].
• Plaquettes : emporter un choix de plaquettes (vrillées, coudées, anneaux), « à moins de choisir la solution lourde » plaquettes cœur et connecteurs acier [9].
• Pour les cadres, les RTS listent une cordelette Dyneema d'au moins 3 m parmi le matériel supplémentaire au choix [7].

Prix : [15].

Le perforateur#

• Avec des spits, un trou percé au perforateur se termine au tamponnoir avec une cheville : la pointe du foret laisse un fond conique où le cône s'enfonce mal [2] ; [9]. Raumer annonce au contraire, pour sa RAINOX inox, une expansion « garantie même si le fond du trou n'est pas plat mais conique » [4].
• Ancrages qui l'exigent : broches scellées (perçage au diamètre et à la profondeur de la broche) [1], PULSE, goujons ; les Multi-Monti demandent un outil motorisé [6]. Pour la COEUR PULSE, Petzl conseille un foret à quatre taillants [5].
• Forets : l'EFS conseillait en 1999 des forets à double rampe, plus chers mais qui économisent les accus, et un repère ou une butée de profondeur [1].
• Machines : le SSF comparait en 2007 les Hilti 36 V pour la désobstruction : TE 6-A, 1,5 J, 2,6 kg sans accu, 3,8 kg avec un accu Li-ion de 2,4 Ah [16]. Le SGCAF (2020) donne pour le TE6-A36 de 2017 3,7 kg et 2,5 J [17]. Aucune source fédérale récente comparant les perforateurs pour l'équipement n'a été trouvée.

Le GET notait en 1998 qu'un éclairage électrique puissant aide à équiper « à vue » [18] — voir éclairage.

Sources#

• [2], [1] — EFS.
• [9] — manuel du brevet B de l'UBS.
• [7] — règles techniques FFS.
• Constructeurs et prix : bibliographie ancrages.

À faire#

• Vérifier auprès de la FFS / EFS comment une plaquette « sans norme applicable » (VRILLEE, COUDEE) se situe au regard des RTS 2025.
• Contenu type d'un « kit amarrages » de club (nombre de plaquettes, mousquetons, maillons par kit) : aucune source trouvée.
• Perforateurs sur batterie actuels pour l'équipement (poids, autonomie en trous de 8 et 12 mm) : chercher une source EFS / SSF récente.
• Photo libre d'une cheville autoforeuse (spit), d'un tamponnoir et d'une trousse à spits (Wikimedia Commons).
