Nœuds en Y

Un nœud à deux ganses (ou oreilles) qui relie la corde à deux amarrages distincts. Il répartit la charge en réglant les ganses, contre-assure chaque point, limite le choc si l'un cède et oriente la corde pour éviter un frottement [1]. L'EFS écrit qu'il « permet de positionner la corde où l'on veut et diminue notablement le facteur de chute » [2]. Les autres nœuds : comparatif.

Vocabulaire#

D'après [1] : les deux ganses (ou oreilles) vont aux amarrages ; la cravate relie les deux ganses et sert au réglage ; la boucle de fractionnement est côté brin amont ; le brin aval part vers le bas. Le chaise double est aussi appelé « chaise double sur son double », « double chaise », « Y en chaise » [3]. Ne pas confondre le chaise double avec le chaise simple en double (un chaise simple fait sur une ganse) [4].

Les quatre nœuds en Y#

Tableau récapitulatif de l'article EFS [1] (texte identique dans [5]) :

Réalisation#

Photos libres de Wikimedia Commons, étape par étape. Elles montrent la forme de chaque nœud ; le réglage et le longeage sont traités plus bas.

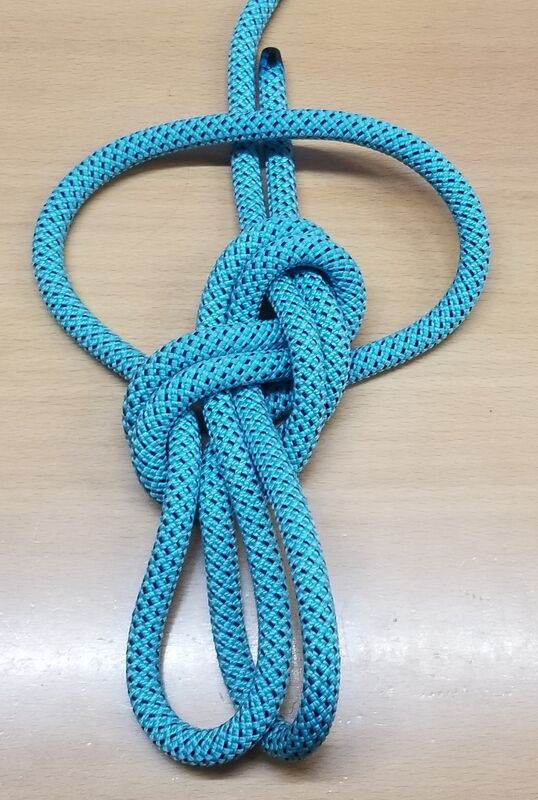

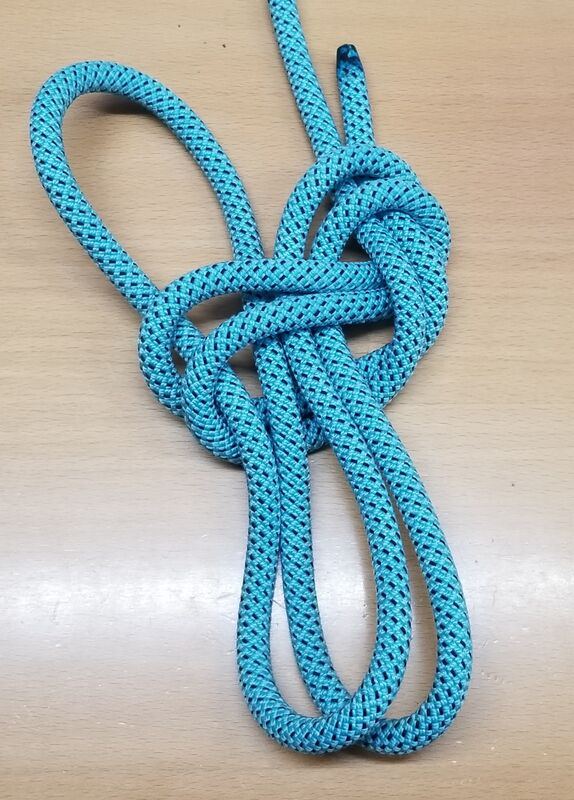

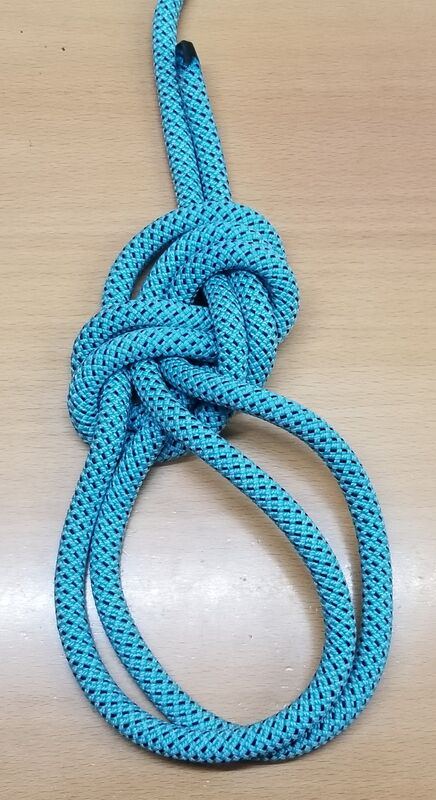

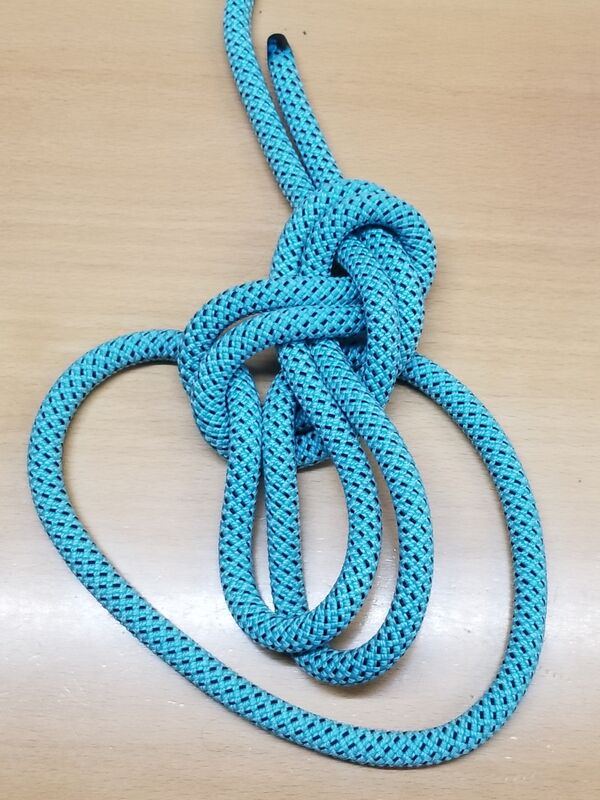

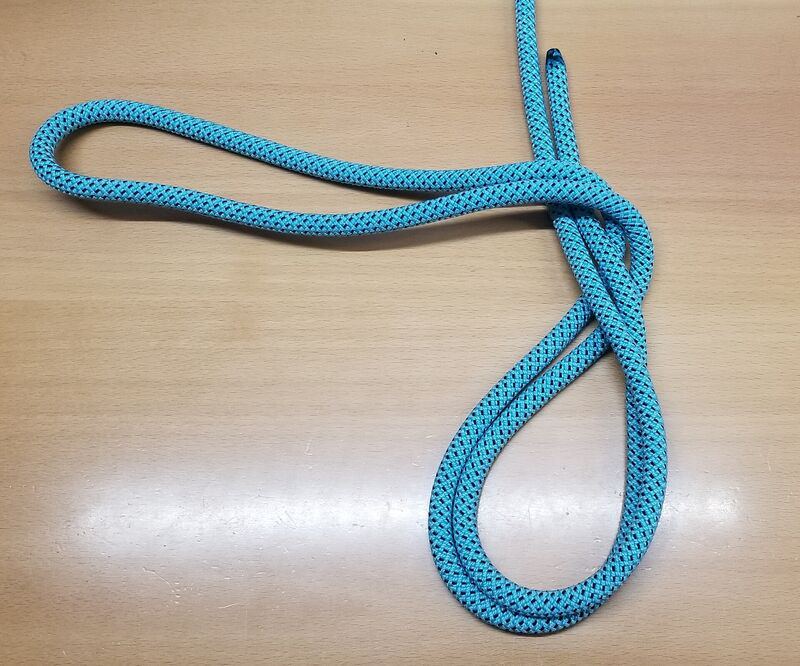

Mickey#

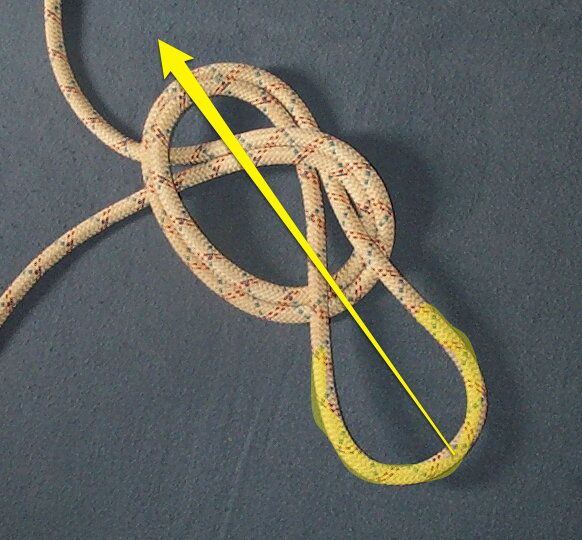

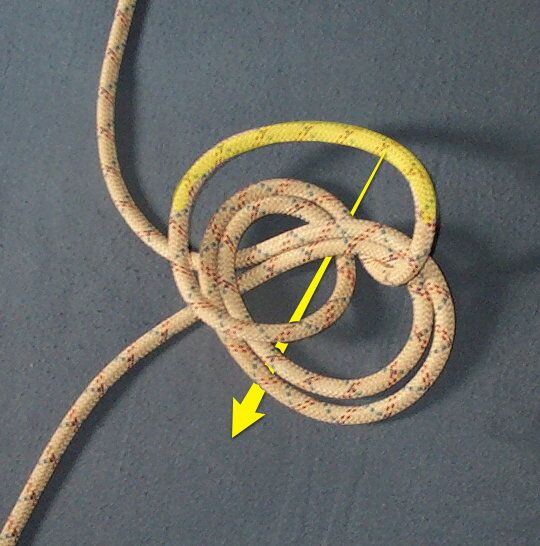

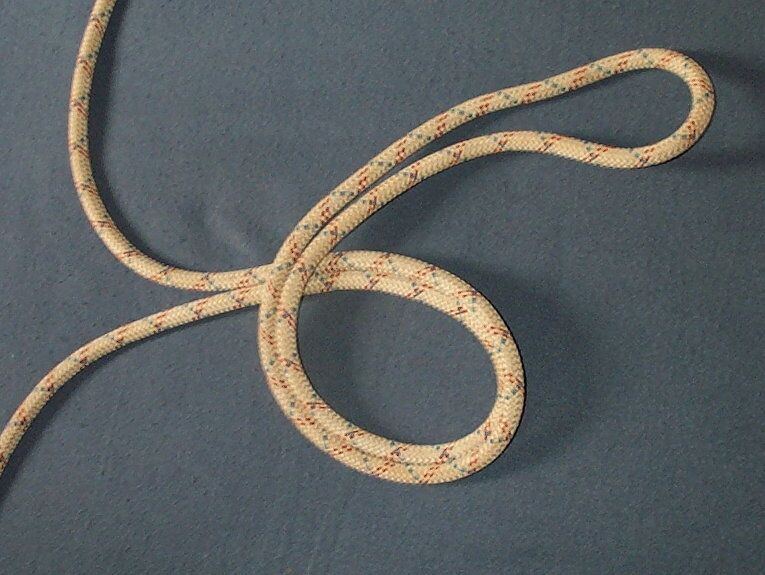

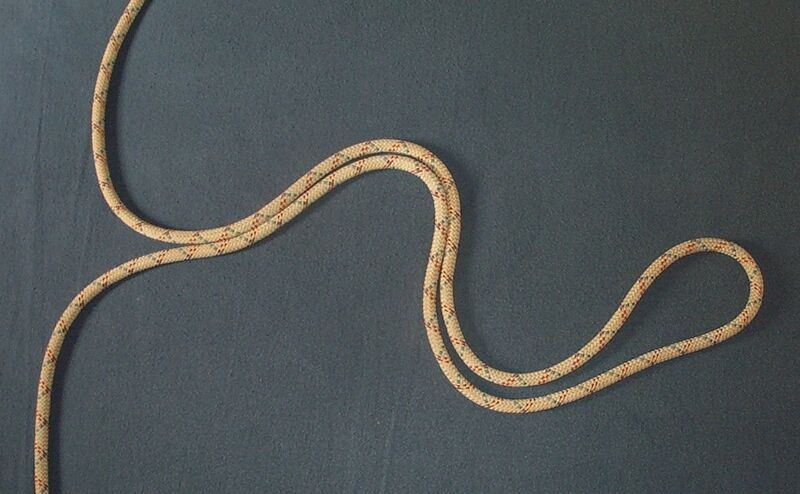

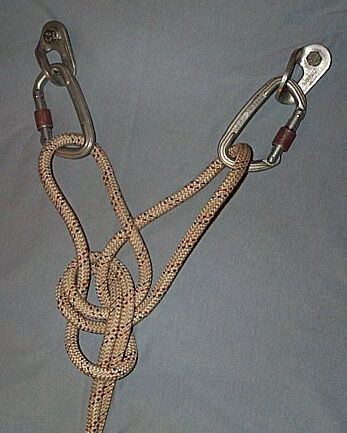

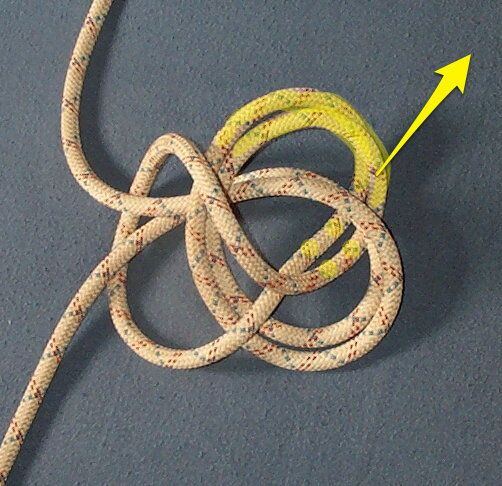

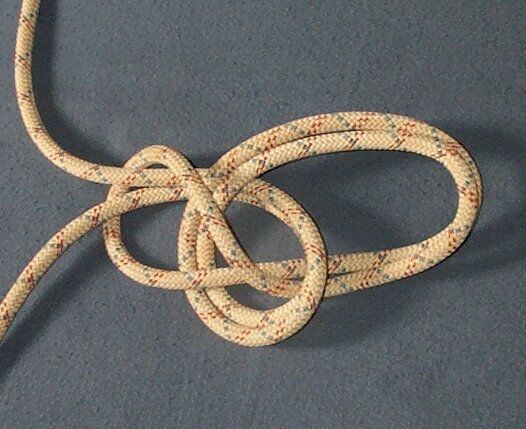

Chaise double#

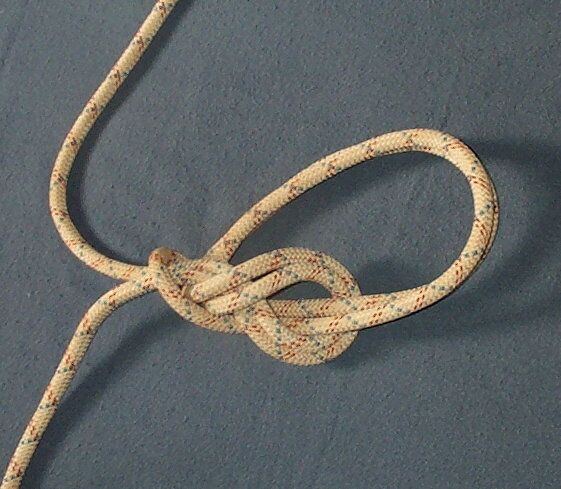

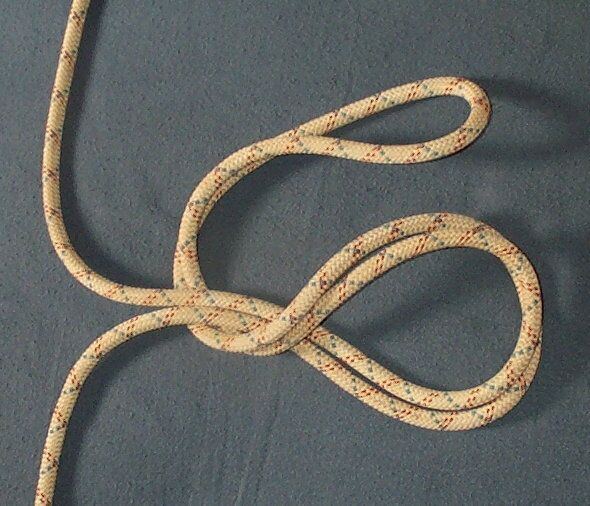

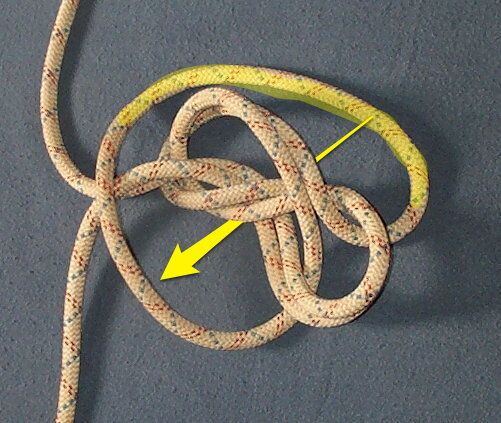

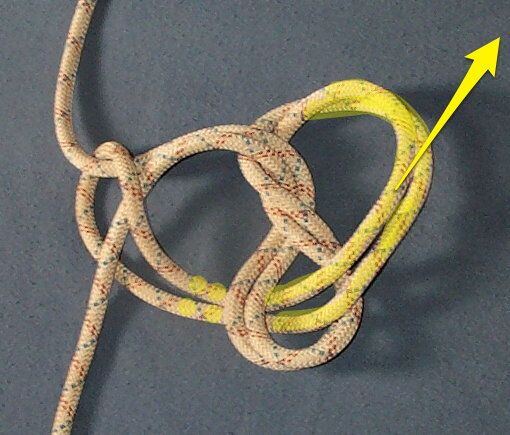

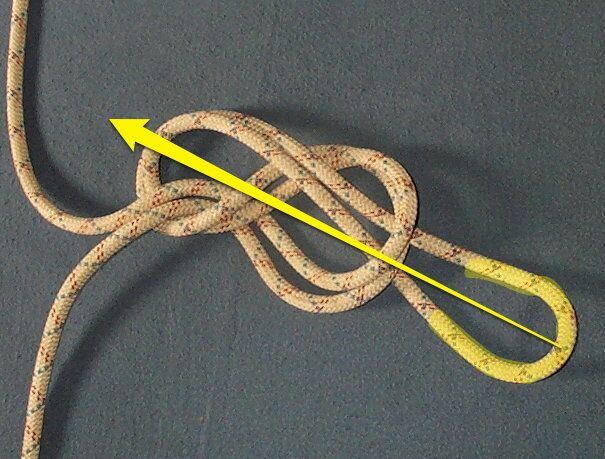

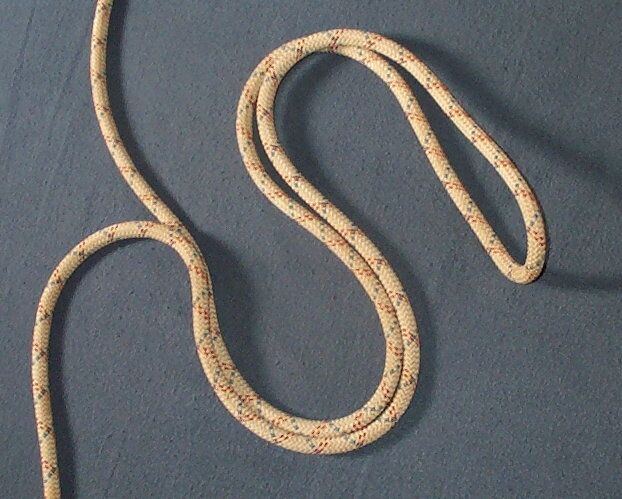

Fusion#

Soa#

Aucune image libre du Soa n'a été trouvée.

Le piège du chaise double#

En septembre 2011, pendant des tests DPMC à l'ENSA, un chaise double s'est défait alors qu'une gueuse était longée dans une seule de ses ganses — avant même la simulation de rupture d'ancrage, donc sous moins de 100 kg. Le glissement dépend d'une conjonction de facteurs (position de la longe, angle, répartition de la tension entre les ganses, position de la corde amont ou aval) ; ni le diamètre, ni l'état de la corde, ni le serrage ne semblent jouer de façon significative [6]. Un essai SNAPEC a vu le brin libre glisser dès 80 daN en traction sur une seule boucle, le nœud se défaisant sans nœud d'arrêt [7].

Consignes communes DPMC / FFS-GET / EFS / SNPSC et syndicats cordistes [6] :

• faire un nœud d'arrêt sur le brin libre d'un chaise double fait en début de corde ;
• ne jamais se longer dans une seule ganse, mais dans les deux.

Le cas vraiment dangereux, selon l'EFS : corde aval libre (dernier jet d'un puits, spéléo en train d'équiper) et spéléo longé dans la seule ganse qui correspond au brin aval. Si la corde aval est reprise par un fractionnement, le glissement le laisse pendu en fond de boucle, avec un risque de choc contre la paroi, mais toujours longé [1]. Conclusion de l'article : éviter dans tous les cas un chaise double dont la corde aval reste libre [1].

Les essais GET de 2006 avaient conclu qu'on pouvait se longer dans une des deux boucles (forces de choc 340 à 414 daN) [4] : cette conclusion est antérieure aux tests DPMC et ne doit plus être suivie.

3SI proscrit le chaise double en secours [8].

Où se longer#

Au passage d'un fractionnement sur un nœud en Y [1] :

Pour le longeage dans le mousqueton d'une boucle d'un chaise double, le GET mesurait en 2006 une force de choc moyenne de 545 daN (500 à 600 daN) avec des boucles de 40 cm [4].

Quand on ne peut pas se longer dans les deux oreilles#

Situations citées [1] : angle de plus de 120° avec les deux ganses tendues ; ganses aplaties par une cordelette Dyneema ; ganses raccourcies au maximum ; nœud collé à la paroi ; une oreille totalement ravalée (micro-mousqueton non normé). Parades :

• À la montée : garder toujours un bloqueur (poignée ou Croll) sur la corde pendant le passage ; le risque propre au chaise double disparaît.
• À la descente : ajouter un connecteur de confort qui prend les deux oreilles (normé CE, sans doigt fil, si possible à virole), ou garder la grande longe ou le mousqueton de frein du descendeur sur la boucle de la corde amont pendant le passage.

Régler et serrer#

• Serrer fermement tous les brins une fois le nœud réglé, pour éviter les rééquilibrages entre oreilles à la mise en tension [1].
• Sur le chaise double en début de corde, laisser un brin libre d'environ 10 cm [4] — et y faire le nœud d'arrêt demandé depuis 2011 [6].

Angle du Y#

Mesures EFS sur corde semi-statique, capteur sur chaque oreille d'un chaise double [9] :

À plat, le calcul « rigide » prédit 4 696 daN par brin ; la mesure est 44 fois plus faible, parce que l'élasticité de la corde referme l'angle. Les auteurs jugent tous ces angles satisfaisants vis-à-vis de la corde, en rappelant que plus l'angle est ouvert, plus l'ancrage travaille à l'arrachement plutôt qu'en cisaillement [9]. Décaler le nœud vers un amarrage reporte la charge sur celui-ci : le point le plus à la verticale porte le plus [9].

Sur cordelette hyperstatique, c'est différent : l'effort par brin égale la charge à 120° et dépasse deux fois la charge au-delà ; le GET demande de se limiter à environ 120° [10].

Résistance mesurée#

L'article EFS de 2018 retient pour les nœuds en Y « une résistance de la corde de progression supérieure à 1200 DaN (soit environ 60% de sa résistance nominale) » [1].

Variantes et alternatives#

• Papillon sur deux amarrages éloignés : Petzl l'indique pour équilibrer deux ancrages très écartés [12] — voir nœud papillon.
• 3SI retient le huit et le fusion comme nœuds d'amarrage de secours [8].

Sources#

• [1] / [5] — Monvoisin et al., « Les nœuds en Y », 2018.
• [6] — communiqué DPMC / FFS / EFS, 2011.
• [4] — GET, « Les amarrages sur nœud de chaise », Spelunca 105, 2007.
• [11] — GET, Spelunca 110, 2008.
• [9] — Monvoisin, Laussac, Front, Info-EFS 63, 2015.
• [10] — GET, cordelettes hyperstatiques, Info-EFS 72, 2025.
• [7] — tests SNAPEC, 2010.
• [2] — EFS, Manuel technique initiateur, 1996.
• [8] — 3SI, 2014.
• [12] — Petzl, pages nœuds.
• [3] — nomenclature.

À faire#

• Retrouver la publication DPMC annoncée en 2011 sur les tests du nœud de fusion (longe dans une seule ganse, départ de corde sans nœud d'arrêt).
• À vérifier : le texte EFS 2018 écrit « 1200 DaN (soit environ 60% de sa résistance nominale) » — pour quelle corde ? La valeur n'est pas rattachée à un essai dans l'article.
• Soa (double chaise en vache) : aucune image libre trouvée sur Wikimedia Commons — faire une photo (les figures de Spelunca 152 ne peuvent pas être reprises sans autorisation).
• À vérifier : la photo du Mickey vient d'une série Commons intitulée « Nœud de Gibus » (Airatique) et la série d'étapes de la catégorie « Double figure-eight loop » ; confirmer que les deux montrent bien le Mickey de l'EFS (Spelunca 152), et le fusion d'Airatique contre la description EFS.
• Vérifier la vidéo DPMC citée dans le communiqué (lien cqpcordiste.fr non testé).
