Plaquettes

Matériel Perfectionnement Brouillon — à relire materielancrageplaquetteanneau
⚠ Non vérifié — technique ou produit non testé/validé.

Aussi : plaquette, plaquette coudée, plaquette vrillée, plaquette tuilée, plaquette cœur, plaquette coeur, plaquette clown, clown, anneau, anneau acier, anneau inox, Anellox, plaquette AS, amarrage souple, hanger, bolt hanger, VRILLEE, COUDEE, MINOX, WING

Plaquettes de spéléologie (coudée, vrillée, cœur, anneau, clown, AS) — rôle, sens de charge, connecteur à associer, matière (alu ou inox), résistance et poids annoncés (Petzl, Raumer, données anciennes EFS/UBS), contrôle et rebut, prix au 2026-09-24.

Sommaire

La plaquette relie l'ancrage (spit ou goujon) au mousqueton, ou directement à la corde ; elle peut écarter le nœud de la paroi, et ne doit pas transmettre d'effort excessif à la vis ou à la cheville [1]. Les plaquettes de spéléo se vissent sur une cheville de 8 mm avec une vis de 16 mm ; les anneaux avec une vis de 20 mm [2]. Où les placer et comment les orienter : voir aussi amarrages ; vis et chevilles : vis et chevilles.

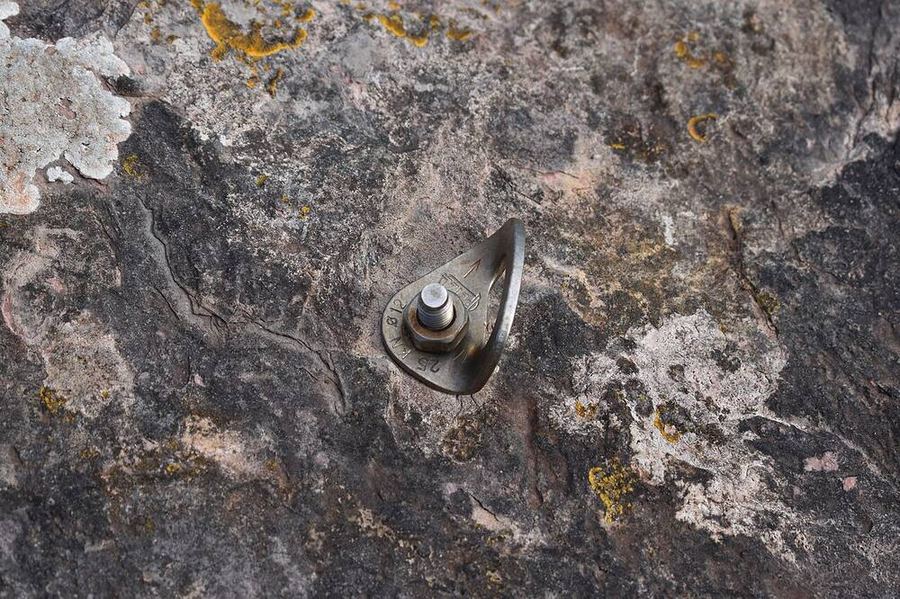

Plaquette inox en forme de goutte, marquée « Ø 12 » et « 25 kN », serrée par un écrou sur un goujon dans une roche couverte de lichens
Plaquette Petzl COEUR sur goujon de 12 mm, en place sur une falaise Partonez / Wikimedia Commons · CC-BY-SA-4.0 · source

Les types

Type Sens de charge, usage Connecteur Sources
Coudée le mousqueton s'appuie sur le rocher et écarte nœud et corde de la paroi ; traction parallèle à la paroi mousqueton, pas de maillon rapide ; les coudées « tuile » à trou ovale acceptent maillons et mousquetons [2]
Vrillée met le mousqueton parallèle à la paroi, n'écarte pas le nœud (utile au-dessus d'un creux) ; « ne peut reprendre que des forces parallèles à la paroi ou faisant un angle faible avec celle-ci » ; pas en plafond mousqueton ou maillon ; deux connecteurs pour éloigner la corde [2] [1]
Cœur multidirectionnelle, possible en plafond ; idéale pour l'équipement fixe de longue durée mousqueton ou maillon ; en fixe, connecteurs acier (usure des alliages légers) [2] [1]
Anneau (acier ou inox) toutes directions dans son plan, jamais latéralement ; « le seul usage justifié », selon l'UBS, est le plafond seul (corde passée dedans : nœud en Y ou huit, pas de tête d'alouette pour l'EFS) ou avec un connecteur [2] [1]
Clown sans mousqueton, toutes positions, sur surface plane ; peu pratique pour se longer, déconseillée avec des débutants aucun [2] [3]
AS (amarrage souple : rondelle + anneau de Dyneema) presque toutes situations, plafond compris ; ne jamais se longer dans la Dyneema aucun [1] ; voir Dyneema et sangles
  • Coudée ou vrillée ? L'UBS préfère la coudée sur paroi plane ou quand l'effort fait un angle raisonnable avec la verticale (amarrages en Y) ; la vrillée quand le nœud ne touche pas la paroi, car elle s'appuie mieux ; les nouvelles coudées « tuile » sont « beaucoup plus universelles » [1].
  • Souillac (support de club) : vrillées partout sauf en dévers, coudées en plein vide avec un mousqueton qui s'appuie sans faire levier, clowns en dévers, anneaux « du plancher jusqu'au plafond » [4]. Sur l'anneau, Souillac ne dit donc pas la même chose que l'UBS, qui le réserve au plafond.
  • Plaquette qui tourne : si elle se retourne sur la vis, les efforts sur la vis « peuvent être multipliés par dix » ; il faut la serrer assez pour qu'elle garde sa position [1] ; [5].
  • Corde directement dans la plaquette : les sources divergent ; le tableau est dans amarrages.

Modèles actuels

Modèle Type Matière Poids Résistance annoncée Prix (2026-09-24)
Petzl VRILLEE (G104AA00) vrillée aluminium, vis inox 32 g 15 kN [6] 4,70 €
Petzl COUDEE (G105AA00) coudée aluminium, vis inox 32 g 15 kN [7] 4,70 €
Raumer MINOX Ø8 + M8 (art. 117) vrillée inox 316L, 3,5 mm 48 g coupe 22 kN, extraction 18 kN [8] 4,40 €
Raumer WING Ø8 (art. 169) coudée à 40° inox 316L, 3,5 mm 50 g cisaillement 27 kN, extraction 20 kN [9] 4,20 € (4,95 € avec vis)
Raumer ANELLOX Ø8 + M8 (art. 191) anneau, fil de 8 mm inox 316L, vis M8x18 A4 85 g cisaillement 25 kN, extraction 20 kN [10] 9,20 €
Petzl COEUR STAINLESS (P36AS) cœur, pour goujon de 10 ou 12 mm inox 316L 65 / 60 g EN 795 A ; pas de valeur sur la page [11] Ø 10 : 2,70 €
Plaquette AS (Croque Montagne) rondelle pour anneau de Dyneema 5,5 mm dural 23 g 16 kN en plafond, 11 kN en paroi selon le revendeur, qui précise « n'est pas un EPI » [12] 6,90 €

Prix TTC Croque Montagne, à l'unité [12] (Petzl vend ses plaquettes de spéléo par 25 [6]).

  • La COEUR STAINLESS existe pour des goujons de 10 ou 12 mm [11] : ce n'est pas une plaquette pour spit de 8 mm.
  • PULSE 8 mm : compatible avec les VRILLEE et COUDEE vendues à partir de 2018 [13].
  • Autres modèles vendus en 2026 et non détaillés ici : Raumer ALIEN (3,65 €), plaquette vrillée inox Climbing Technology (3,25 €) [12].

Résistance : ce que disaient les sources fédérales

Source Valeur
Limagne, 1996 coudées et vrillées courantes « voisine[s] de 2 tonnes » [5]
GET de l'EFS, 1998 (données constructeurs) plaquette nouveau modèle 18 kN, 30 g ; clown 10 kN, 40 g [3]
UBS, 2014 en usage autorisé, « avoisine généralement les 1800 daN » ; anneau : « limite (800 daN) » ; AS : de l'ordre de 1 000 daN en paroi et 1 600 daN au plafond [1]
Petzl, 2026 VRILLEE et COUDEE aluminium : 15 kN [6] [7]

Les valeurs anciennes et actuelles ne portent pas sur les mêmes modèles. L'UBS donne 800 daN pour l'anneau ; Raumer annonce 20 à 25 kN pour l'ANELLOX actuel [10] — l'écart tient sans doute aux modèles et aux conditions d'essai (à vérifier).

Alu ou inox

  • Plaquettes en dural, acier ou inox selon les marques [2].
  • L'UBS conseille des plaquettes inox avec des connecteurs acier, des plaquettes zicral avec des connecteurs en alliage léger ; l'inox est plus lourd mais résiste à la corrosion [1].
  • Sous terre, l'aluminium se dégrade au contact d'un autre métal ; seul l'inox est insensible à la corrosion du milieu souterrain [14].
  • Ne pas associer plaquette, goujon et écrou de matières différentes [15]. Petzl déconseille l'usage prolongé de ses plaquettes alu en milieu marin ou corrosif [16].

Contrôle, entretien, rebut

  • Après chaque utilisation (EFS) : œil intact, non usé par les frottements ; forme d'origine ; vis et joint torique en état ; une plaquette qui présente ces défauts ne doit plus servir [2].
  • Nettoyage : brosser à l'eau, en insistant sur le filetage de la vis ; suspendre pour sécher ; ranger sèches dans un local non humide [2].
  • Petzl : vérification approfondie au moins tous les 12 mois ; avant usage, contrôler bavures, déformations, fissures, usure, corrosion de la plaquette et de la vis ; durée de vie illimitée (pictogramme), mais rebut après un effort important ou au moindre doute [16]. Une plaquette à bavures abîme les textiles : y mettre un mousqueton plutôt qu'une sangle [17].
  • Anciennes plaquettes : vérifier le trou, ovalisé par les mousquetons et surtout les maillons ; une coudée dépliée par un choc ne se « re-coude » pas [5].

Pièges

  • Maillon rapide sur une coudée non « tuile » [2].
  • Vrillée chargée perpendiculairement à la paroi, ou en plafond [1].
  • Anneau posé à l'horizontale ou qui peut tourner [1].
  • Vis de 20 mm sur une plaquette, de 16 mm sur un anneau [2].
  • Plaquette COEUR de 10 ou 12 mm sur une cheville de 8 mm : diamètres différents [15].

Sources

À faire

  • Notices Raumer MINOX / WING / ANELLOX (fiches PDF) : norme, sens de charge, durée de vie.
  • Plaquette clown et plaquettes « tuile » actuelles : fabricants et données introuvables en 2026.
  • Écart entre l'anneau « 800 daN » de l'UBS et l'ANELLOX Raumer (20-25 kN) : modèles et essais à vérifier.
  • Plaquette-mousqueton (type Raumer Mini Top) : lire la fiche du fabricant.
  • Photo libre de plaquettes de spéléo (coudée, vrillée, anneau) sur spit.
