Vis et chevilles

La partie de l'amarrage qu'on ne voit presque plus une fois posée : la cheville (ou le goujon) dans la roche, et la vis qui y tient la plaquette. En spéléo « classique », tout tourne autour d'un standard : cheville de 12 mm de diamètre extérieur, vis de 8 mm [1]. Choisir l'emplacement et planter : voir amarrages ; les autres ancrages sont comparés dans le comparatif.

La cheville autoforeuse (spit)#

• Ce que c'est : une cheville creuse en acier, dentée à un bout, taraudée à l'autre ; vissée sur le tamponnoir, elle fore son trou ; le cône placé côté dents s'appuie au fond du trou et fait expanser la cheville sous les coups de marteau [1]. Quatre rainures limitent l'expansion à l'extrémité ; les dents ont subi un traitement thermique durcissant [2].
• Dimensions : diamètre extérieur 12 mm, vis de 8 mm [1] ; longueur 31 mm [3]. Le manuel EFS juge ce modèle « amplement suffisant pour la spéléologie » [1].
• Marques : en 1996, les chevilles SPIT (annelées, couleur or) et HILTI (lisses, argent) [1]. En 2026 le revendeur consulté vend la Raumer NEW TAP (art. 800) : acier cémenté et galvanisé, Ø 12 x 31 mm, filetage M8, 21 g avec son cône ; extraction 31 kN, « coupe » 25 kN selon Raumer, valeurs qui « peuvent changer de manière significative » selon la roche et la pose [4]. Lot de 10 : 55,90 € le 2026-09-24 chez Croque Montagne [5].
• Cône : ne jamais mélanger chevilles et cônes de marques différentes, les formes diffèrent et l'expansion n'est pas optimale [1] ; [6]. L'UBS rapporte une résistance résiduelle de 400 daN « dans les meilleures conditions » pour un cône Hilti dans une cheville Spit [2]. Raumer impose le cône de sa référence 720 B [4].
• Variante inox : la Raumer RAINOX a le même format mais n'est pas autoforeuse : trou de 12 mm sur 30 mm, cône inox pré-assemblé, pose au percuteur ou au tamponnoir [7]. Lot de 10 : 37,70 € (2026-09-24) [5].
• Usure : le filetage s'use plus vite que la cheville elle-même, surtout dans les cavités fréquentées ou aux boues abrasives (dolomies) ; on trouve aussi des filetages bouchés (argile, vis cassée) [3]. Un taraud nettoie le filetage [2].

La vis#

• Pourquoi pas plus longue, plus courte, plus dure : plus courte, elle transmet mal l'effort (arrachement du filet) ; plus longue, elle peut chasser le cône ou empêcher de serrer la plaquette ; un acier plus résistant que 8.8 est « inutile », peut-être moins résistant aux chocs, et risque d'abîmer les filets des spits [2].
• Remplacement : une vis abîmée se remplace par une vis identique — « même diamètre, même longueur, même résistance » [1] ; changer une vis au filetage usé ou corrodé [6].
• Inox ou acier : la page Raumer des vis inox indique une vis « en inox A2/70 » sous un titre « A316L » et parle aussi d'« acier zingué » dans le même texte [8] : vérifier le marquage de la tête à l'achat. Lot de 10 vis inox 8 x 16 : 5,50 € ; 8 x 20 : 6,00 € (Croque Montagne, 2026-09-24) [5].

Serrage#

Le tableau des consignes (EFS « modéré », Limagne « clé de 10 cm », UBS « un bon 2 daNm ») est dans amarrages. Côté matériel :

• Petzl demande, pour ses plaquettes de spéléo, de vérifier la cheville et la roche puis de « serre[r] fermement la vis » [9].
• L'UBS justifie le serrage : une vis qui se desserre fait travailler vis et plaquette en flexion et la plaquette peut se retourner ; un serrage excessif peut aussi faire tourner un vieux spit [2].
• Filetage encrassé : le nettoyer ou le retarauder plutôt que forcer [2].

Les goujons#

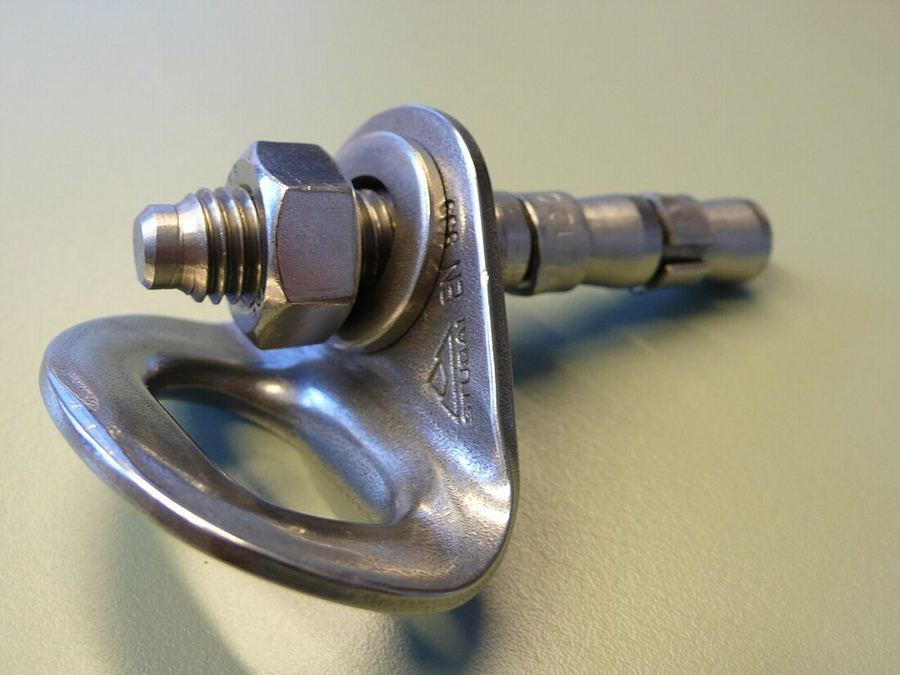

Un goujon est une cheville mâle : l'écrou, en reculant la tige, fait expanser une bague sur un cône ; la plaquette est serrée par l'écrou [3].

Prix : [5]. Un revendeur annonce 24 kN au cisaillement pour le HANG FIX M8 x 60, contre 18 kN sur la page Raumer : c'est la valeur du fabricant qui est retenue ici.

• En spéléo : pose simple et rapide, mais serrage à vérifier régulièrement ; le trou s'ovalise, le goujon recule sous les ébranlements jusqu'à ne plus pouvoir être resserré ; le cahier EFS les dit « déconseillés en ancrages permanents » [3]. La commission technique du SSF les juge une « bonne option » en escalade de secours (rapidité, nombreuses longueurs), avec les mêmes réserves et l'exposition aux chutes de pierres [13].
• Diamètre : le goujon doit avoir le diamètre de la plaquette (goujon de 10 pour plaquette de 10) [14]. Une plaquette de spéléo à trou de 8 mm va donc avec un goujon M8.
• Écrou : Raumer remplace écrou et rondelle par un seul écrou M8 sur ses HANG FIX M8 [10].

La vis à béton (Multi-Monti)#

Vis HECO à large pas qui taraude la roche ; Raumer la vend de Ø 6 x 50 à Ø 10 x 120, le modèle Ø 7,5 x 50 se posant dans un trou de 6 mm sur 50 mm avec une clé de 10 [15]. Pour la commission technique du SSF (2011) : bonnes résistances dans un trou neuf, peu de contraintes sur la roche, mais usage unique par trou, plaquette dédiée incompatible avec les spits, perforateur obligatoire ; « le spit [...] reste et doit rester l'ancrage universel » [13]. Les deux avis sur la réutilisation sont dans le comparatif.

Compatibilités#

Corrosion#

• Sous terre, l'acier non traité rouille ; l'aluminium se dégrade au contact d'un autre métal (vis de plaquette, axe de mousqueton) ; « l'acier inox est le seul métal insensible à la corrosion liée au milieu souterrain » [3].
• Dans les traversées où l'équipement reste en place, l'association acier (cheville, vis) et zicral (plaquette) oblige à changer souvent le matériel [3].
• L'UBS signale un couple électrique entre spit ou rocher et plaquette ou mousqueton, qui oxyde gravement les alliages à moyenne échéance [2].
• Ne pas associer goujon, écrou, rondelle et plaquette de matières différentes [14] ; un ancrage mécanique peut être corrodé dans ses parties cachées [19].
• Les vis transportées à part dans la boue : huiler le filetage, ce qui protège aussi de l'oxydation [2].

Pièges#

• Cône d'une autre marque que la cheville [1].
• Vis de 20 mm (anneau) sur une plaquette, ou de 16 mm sur un anneau [1].
• Vis de quincaillerie d'apparence identique, de résistance non garantie [6].
• Trou percé au perforateur pour un spit, non fini au tamponnoir : fond conique, mauvaise expansion [1].
• Vis Multi-Monti prise pour un spit [13].

Sources#

• [1], [3] — EFS.
• [2] — spit, vis, serrage.
• [6] — vis, cheville.
• [13] — Multi-Monti, goujons.
• Constructeurs et prix : bibliographie ancrages.

À faire#

• Fabricant SPIT : la cheville autoforeuse est-elle encore produite, avec quelle notice ?
• Couple de serrage donné par Petzl (pictogramme des notices COEUR / BOLT) : à relever.
• Résistance de la RAINOX : fiche technique Raumer à lire.
• Vérifier la matière réelle des jeux de vis « inox » Raumer (A2-70 ou A4 / 316L).
• Photo libre d'une cheville autoforeuse avec son cône (Wikimedia Commons).
